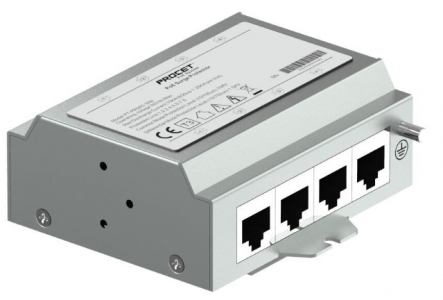

PROCET PT-PR04G-DIN on teollisuuskäyttöön suunniteltu nelikanavainen PoE Ethernet -ylijännitesuoja, joka suojaa jopa neljä erillistä verkkokaapelia samanaikaisesti.

PT-PR04G-DIN tukee 10/100/1000Base-T Ethernet-yhteyksiä ja on yhteensopiva kaikkien yleisten PoE-standardien (IEEE 802.3af/at/bt sekä UltraPoE++) kanssa, joten se soveltuu sekä perinteisten PoE-laitteiden että korkeatehoisten UltraPoE++ -ratkaisujen suojaamiseen.

Ylijännitesuoja tarjoaa erittäin korkean suojatason: 20kV (10/700us) common mode ja 1.5kV differential mode – ylijännitesuojauksen sekä 10kA (8/20us) purkausvirran. Suojaus kattaa kaikki kahdeksan datalinjaa, ja vasteaika on vain 5ns, mikä minimoi häiriöt ja varmistaa verkkolaitteidenturvallisen toiminnan ukkos- ja ylijännitetilanteissa.

Laite voidaan asentaa DIN-kiskoon tai seinälle, ja se liitetään verkkoon tavallisilla CAT5e/CAT6-kaapeleilla. Sinkkiseoksesta valmistettu IP40 suojattu kotelo ja laaja- alainen -40…+85C käyttölämpötila-alue tekevät siitä erinomaisen valinnan vaativiin teollisuusympäristöihin.

Tuotepakkaus sisältää ylijännitesuojan, DIN- kiskoasennusraudan, maadoitusjohdon (16AWG) sekä englanninkielisen pikaohjeen.

Tekniset tiedot:
• LAN-portit:
– IEEE802.3 10Base-T Ethernet
– IEEE802.3u 100Base-Tx Fast Ethernet
– IEEE802.3ab 1000Base-T Gigabit Ethernet
• PoE-tuki:
– IEEE802.3af/at/bt sekä UltraPoE++ (120W Max)
– 4 suojauskanavaa (4x RJ45)
– Suojaus kaikille 8 datalinjalle (1, 2, 3, 4, 5, 6, 7, 8)
• Käyttöjännite: 60VDC Max
• Maksimiteho: 120W / portti
• Kokonaiskuorma: 480W
• Datanopeus 10/100/1000Mbit/s
• Ylijännitesuojaus:
– Max purkausvirta: 10kA (8/20us, 1.25kA per linja)
– Common mode: 20kV (10/700us)
– Differential mode: 1.5kV (10/700us)
– Insertion loss @ 10/100MHz: -1dB
– Return loss @ 10/100MHz: -20dB
– Vasteaika: 5ns
• Käyttölämpötila-alue: -40…+85C
• IP suojaluokitus: IP40
• Kuori: Sinkki-alumiini seos
• Väri: Harmaa
• Kiinnitys: DIN-kisko / seinä
• Mitat: 86.8 x 86.8 x 34.5mm
• Paino: 276g
• Hyväksynnät: CE, FCC, RoHS , WEEE
– FCC CFR47 Part 15, EN55032, EN55035
– IEC61000-4-2 (ESD) +-6kV (contact), +-8kV (air)
– IEC61000-4-3 (RS) 10V/m (80MHz-2GHz)
– IEC61000-4-4 (EFT) Power Port: +-2kV; Data Port: +-1kV
– IEC61000-4-5 (Surge) Power Port: +-1kV (DM), +-2kV (CM)
– IEC61000-4-6 (CS) 10V (150kHz-80MHz)
– IEC60068-2-6 (Vibration)
– IEC60068-2-27 (Impact)
– IEC60068-2-32 (Free Fall)
• Sähkönumero: 7418806
