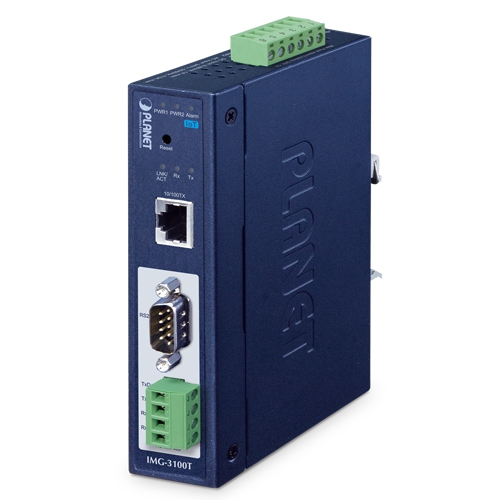

PLANET IMG-3100T on teollisuuskäyttöön suunniteltu 1- porttinen Modbus-reititin, joka liittää sarjaliitäntäiset laitteet Ethernet-verkkoon ja mahdollistaa Modbus RTU/ASCII
– Modbus TCP -protokollamuunnoksen.

IMG-3100T:ssa on yksi 10/100Base-TX Ethernet-kupariportti, DB9-liitäntä RS-232-laitteille sekä ruuviliitin RS-422/RS-485-yhteyksille. Sarjaliikenne tukee jopa 921600bps nopeuksia ja useita toimintatiloja, kuten TCP Server, TCP Client, UDP Client, Virtual COM, RFC2217, TelnetServer ja Pair Connection, mikä mahdollistaa joustavan sarjaliikenteen IP-muunnoksen.

Modbus-muunnos tukee sekä Server- että Client-tilaa, jollo laite voi toimia Modbus TCP -palvelimena tai yhdistää RTU/ASCII-laitteet olemassa oleviin Modbus TCP – järjestelmiin. Tämä helpottaa PLC-järjestelmien, mittalaitteiden ja automaatiokomponenttien integrointia ilman ohjelmistomuutoksia.

Hallinta onnistuu HTTPS-suojatulla web-käyttöliittymällä, SNMP v1/v2c/v3 -hallintaprotokollilla, Windows-pohjaisella VCOM-työkalulla sekä CloudNMS-pilvihallinnalla. Tietoturvaa parantavat RADIUS/TACACS+-autentikointi, SNMPv3-salaus, sertifikaattien hallinta sekä Secure Boot -teknologia, joka varmistaa laitteen käynnistymisen vain allekirjoitetulla firmwarella. Laite tukee myös MQTT-viestinvälitystä TLS-salauksella.

IP30-metallikotelo, DIN-kiskokiinnitystuki ja laaja käyttölämpötila-alue (-40…+75C) takaavat luotettavan toiminnan vaativissa teollisuusolosuhteissa. Laite tukee 9-48VDC-syöttöä sekä 24VAC-virtalähdettä, ja siinä on redundantti virtatuki sekä hälytysrele virhetilanteiden ilmoittamiseen.

Laite soveltuu automaatio-, valvonta-, mittaus- ja IIoT-ympäristöihin, joissa tarvitaan luotettava ja läpinäkyvä Modbus-integraatio.

Pakkaus sisältää laitteen lisäksi seinäkiinnityssarjan, RJ45-pölysuojakorkin ja englanninkielisen pikaoppaan.

HUOM: Saatavana on myös tuoteperheen muita malleja, kuten IMG-3105AT, IMG-3200T ja IMG-3400T. Kysy lisää myynnistämme!

Tekniset tiedot:
• 1x 10/100BASE-TX Fast Ethernet RJ45 port:
– Distance: 100m
• 1x DB9 interface that support RS-232:
– One terminal block interface that supports 2-wire RS-485 and 4-wire RS-422/RS-485 standards
• High-Speed Transmission:
– Supports asynchronous serial data rates up to 921600bps
• Versatile Serial Operation Modes:
– Supports RTU Master mode
– Supports RTU Slave mode
– Supports ASCII Master mode
– Supports ASCII Slave mode
• Industrial Protocol Conversion:
– Supports protocol conversion between Modbus TCP and ModbusRTU/ASCII
• Multi-Host Connectivity:
– Supports up to 32 TCP slave connections in Master mode
– Supports up to 32 TCP master connections in Slave mode
• Industrial IoT Integration (MQTT):
– Supports MQTT Client and built-in MQTT Broker functions
– Supports Transparent Publish, Topic Distribution and – Transparent Subscribe mechanisms
– Supports Internal and External MQTT Broker connections
– Supports QoS 0/1/2, TLS encryption and Username/Password authentication
• Network Management:
– Supports IPv4 and IPv6 dual stack management
– Supports ARP, ICMP, TCP/IP, UDP, HTTP/HTTPS server, DHCP -client and SNMP v1/v2c/v3
– Supports LLDP protocol
– Supports IP NTP (Network Time Protocol) and DNS management
• Secure Management:
– Supports HTTPS encrypted management
– Supports Certificate Management
– Supports SNMP v3
– Supports RADIUS/TACACS+ user authentication
– Supports Secure Boot technology for system integrity protection
• Configuration & Maintenance:
– Supports firmware upgrade
– Supports configuration backup and restore
– Supports HTTP/HTTPS Web management
– Supports PLANET Smart Discovery Utility
– Supports PLANET NMS System and CloudNMS
• Intelligent Event Notification:
– Comprehensive alarm mechanism via Event Log, Syslog, SNMP Trap, and Relay Alarm output
• Rugged Industrial Design:
– IP30 rugged metal enclosure
– DIN-rail and wall-mount installation
– Operating temperature from -40…+75C
– Free fall, shock and vibration resistance for industrial environments
• Redundant Power Design:
– Dual redundant power input supporting 9-48VDC and 24VAC
– Reverse polarity protection
– Supports hardware automatic failover mechanism for uninterrupted operation
• Electrical Protection:
– Supports 6000VDC Ethernet ESD protection
– Supports 2kV surge protection
• Diagnostics & Hardware Control:
– Extensive LED indicators for network and serial status diagnosis
– Reset button for system reboot and factory default restoration
• Power Consumption:
– Max. 2.4W / 8.19BTU (Power on without any connection)
– Max. 2.52W / 8.6BTU (Full load)
• ESD Protection: 6kV
• Dimension: 32 x 87.8 x 135mm
• Weight: 392g
• Compliance: FCC Part 15 Class A, CE Certification Class A
