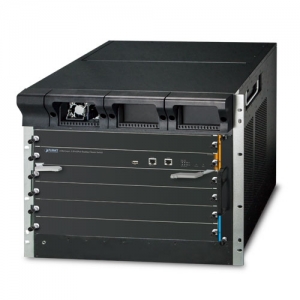

PLANET CS-6306R on kuusipaikkainen kytkinrunko, joka toimii laajennettavana alustana erikseen asennettaville hallinta- ja kytkinmoduuleille. Rungossa itsessään ei ole kytkinominaisuuksia, vaan laitteen toiminnallisuus määräytyytäysin siihen asennettavien moduulien mukaan.

CS-6303R tukee jopa kahta hallintamoduulia ja neljää kytkinmoduulia. Moduulipaikat ovat joustavasti määriteltävissä, ja esimerkiksi yksi hallintamoduuli voi toimia yhdessä neljän kytkinmoduulin kanssa, tai kaksi hallintamoduulia voidaan asentaa rinnakkain. Hallinta onnistuu muun muassa web-käyttöliittymän, Telnetin, konsoliportin ja SNMP:n kautta.

Kytkinrunko voidaan varustaa jopa kolmella AC- ja DC- virtalähteillä, mikä takaa laitteen toiminnan keskeytyksettä myös virtalähteen vikatilanteissa.

Muunneltava rakenne ja hot-swap-tuki tekevät CS-6306R:stä erinomaisen ratkaisun monipuolisiin ja laajennettaviin verkkoympäristöihin.

Pakkaus sisältää keskusyksikön (ei virtalähdettä), RJ45-DB9
-kaapelin, Mini USB -konsolikaapelin, virtajohdon, 3x etulevyn kaapeliohjainta, 6x kaapeliohjaimen ruuvia, maadoituskaapelin, 8x räkkiruuvia, 8x ruuvin korkkia ja englanninkielisen pikaoppaan.

Tekniset tiedot:
• 6x open module slots design:
– Up to 2 Management Modules
– Up to 4 Switch Modules
• Hot-swappable switching modules
• 1x RJ45 serial console interface on Management Module for switch basic management and setup
• 3 power slots
• 100..240VAC and 36..72VDC power redundancy
• Active-active redundant power failure protection
• Backup of catastrophic power failure on one supply
• IPv4 Routing protocol supports RIP v1/v2, OSPFv2 and BGP4
• IPv6 Routing protocol supports RIPng, OSPFv3 and BGP4+
• Routing interface provides VLAN routing mode
• Policy-based Routing (PBR) for IPv4
• VRRP protocol for redundant routing deployment
• Supports route redistribution
• Supports Multicast Routing Protocols:
• PIM-DM (Protocol Independent Multicast – Dense Mode)
• PIM-SM (Protocol Independent Multicast – Sparse Mode)
• PIM-SSM (Protocol Independent Multicast – Source-Specific Multicast Mode)
• Supports IGMP v1/v2/v3
• Supports VLAN
– IEEE 802.1Q tag-based VLAN
– Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad) supported
– GVRP for dynamic VLAN management
– Private VLAN
• Supports Link Aggregation
– 802.3ad Link Aggregation Control Protocol (LACP)
– Cisco ether-channel (static trunk)
• Supports Spanning Tree Protocol
• STP, IEEE 802.1D (Classic Spanning Tree Protocol)
• RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
• MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, spanning tree by VLAN)
• Port mirroring to monitor the incoming or outgoing trafficon a particular port (many to 1)
• Loop protection to avoid broadcast loops
• Link Layer Discovery Protocol (LLDP)
• Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731
• Ingress shaper and egress rate limit per port bandwidth control
• 8 priority queues on all switch ports
– IEEE 802.1p CoS/DSCP/Precedence
– VLAN ID
– Policy-based ingress and egress QoS
• Supports IPv4 IGMP snooping v1, v2 and v3
• Supports IPv6 MLD snooping v1 and v2
• Querier mode support
• MVR (Multicast VLAN Registration)
• Authentication
– IEEE 802.1x port-based network access authentication
– Built-in RADIUS client to cooperate with the RADIUS servers
– RADIUS/TACACS+ users access authentication
• Access Control List
– IP-based Access Control List (ACL)
– MAC-based Access Control List (ACL)
– Time-based ACL
• DHCP Snooping to filter distrusted DHCP messages
• Dynamic ARP Inspection discards ARP packets with invalid MAC address to IP address binding
• IP Source Guard prevents IP spoofing attacks
• IPv4 and IPv6 dual stack management
• Switch Management Interfaces
– Console and Telnet Command Line Interface
– HTTP web switch management
– SNMP v1 and v2c switch management
– SSHv2, SSLv3, TLSv1.0 and SNMP v3 secure access
• SNMP Management
– Four RMON groups (history, statistics, alarms, and events)
– SNMP trap for interface Link Up and Link Down notification
• Built-in Trivial File Transfer Protocol (TFTP) client
• BOOTP and DHCP for IP address assignment
• System Maintenance
– Firmware upload/download via HTTP
– Reset button for system reboot or reset to factory default
– Dual images
• DHCP Functions:
– DHCP Relay
– DHCP Option 82
– DHCP Server
• User Privilege levels control
• Network Time Protocol (NTP) and SNTP
• Network Diagnostic
– SFP-DDM (Digital Diagnostic Monitor)
– ICMP remote IP ping
• Syslog remote alarm
• System Log
• Virtualized multiple CS-6306R switches integrated into onelogical device
• Single IP address stack management, supporting up to 2 hardware units stacked together
• Stacking architecture supports redundancy Ring mode
• Total Port Capacity:
– 192x 10/100/1000BASE-T Max
– 192x 1000BASE-X SFP Ports Max
– 64x 10G SFP+ Ports Max
– 16x 40G QSFP+ Ports Max
– 96x GPON Ports max.
• Number of Fan Trays: 1 hot-pluggable (4 axial fans)
• Dimensions: 482 x 370 x 397mm (with rack-mount kit) 9U high
• Weight:
– 21.6kg (empty)
– 24.8kg (Chassis with 1 AC power module and 1 management module)
• Power Requirement:
– AC Input 100..240VAC, 7A Max 50..60 Hz
– DC Input 36..72VDC, 20A Max
• Power Consumption: 320W
• Operating temperature: 0..50C
