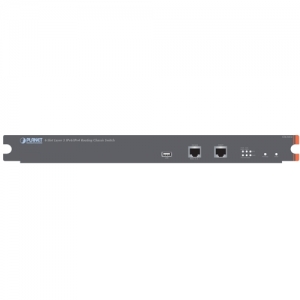

PLANET CS6-MCU on Layer 3 -tason hallintamoduuli, joka on suunniteltu käytettäväksi PLANET CS-6306R-kytkinrungon kanssa. Se tarjoaa laitteen ohjaukseen tarvittavan hallintatoiminnallisuuden ja mahdollistaa järjestelmän konfiguroinnin, valvonnan ja ylläpidon.

CS6-MCU tukee kattavasti IPv4- ja IPv6-reititysprotokollia, kuten RIP, RIPng, OSPFv2, OSPFv3, BGP ja BGP4+, mahdollistaen monipuolisen verkon reitityksen ja hallinnan.

Hallintamoduuli tekee mahdolliseksi Layer 3 -tason hallintaominaisuuksien hyödyntämisen, mukaan lukien multicast-tuen protokollilla kuten IGMPv1/v2/v3, MLDv1/v2, PIM-DM, PIM-SM ja PIM-SSM. Hallinta onnistuu muun muassa web-käyttöliittymän, Telnetin, konsoliportin ja SNMP:n kautta.

Moduuli voidaan asentaa CS-6306R -kytkinrungon paikkoihin 5 ja 6. Kehikko toimii yhdelläkin hallintamoduulilla, mutta kahden moduulin käyttö turvaa hallinnan keskeytymättömän toiminnan mahdollisissa häiriötilanteissa.

Tekniset tiedot:
• 1x RJ45 10/100/1000BASE-T management port
• 1x RJ45 RS-232 console port for CLI access
• 1x USB 2.0 Type-A port for firmware and config backup
• Supports Layer 3 dynamic routing protocols:
– IPv4: RIP v1/v2, OSPFv2, BGP4
– IPv6: RIPng, OSPFv3, BGP4+
• Supports multicast routing protocols:
– IGMP v1/v2/v3
– MLD v1/v2
– PIM-DM, PIM-SM, PIM-SSM
• Management access via Web GUI, Telnet, SSH, SNMP v1/v2c/v3, and console
• Hot-swappable module for CS-6306R chassis
• Installs in slot 5 or 6 of the chassis
• Supports dual-module redundancy and failover
• Console access for diagnostics, IP setup, and recovery
• USB port supports firmware upgrade and configuration restore
• Designed for high-availability enterprise and carrier- grade networks
