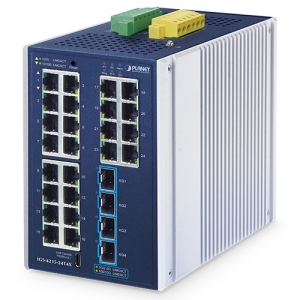

PLANET IGS-4215-24T4X on teollisuuskäyttöön suunniteltu hallittava Ethernet-kytkin laajennetulla käyttölämpöltila-alueella. Kytkin on varustettu 24x 10/100/1000BASE-T -kupariportilla sekä 4x 10GBASE-SR/LR SFP+uplink-porteilla.

IGS-4215-24T4X tukee IPv6/IPv4-dual stack -hallintaa, ERPS- renkaita, STP/RSTP/MSTP-redundanssia, kattavia L2/L4- ominaisuuksia sekä layer 3 -tason staattista reititystä.

Laite on suunniteltu erityisesti teollisuusautomaatioon, SCADA-järjestelmiin, valvontaverkkoihin, IoT-ympäristöihin ja muihin kohteisiin, joissa tarvitaan suurta porttimäärää ja 10G uplink-kapasiteettia. Se tarjoaa suuren kytkentäkaistan, nopeat runkoyhteydet ja IP30-luokan metallirakenteen.

Laite tukee VLAN-segmentointia, QoS-liikenteenpriorisointia, IGMP Snooping -ryhmäliikenteen hallintaa, ACL-pohjaista suojausta, 802.1X-tunnistusta ja DoS-suojausta.

Hallinta onnistuu web-käyttöliittymällä, CLI-komentorivillä ja SNMP-hallinnalla. PLANET Smart Discovery -työkalu helpottaa käyttöönottoa ja laitteiden automaattista löytämistä verkossa.

Laite toimii laajalla -40…+75C käyttölämpötila-alueella jatukee redundanttia 12-48VDC ja 24VAC virransyöttöä, mikä tekee siitä soveltuvan teollisuuslaitoksiin, ulkotilojen koteloituihin ratkaisuihin ja muihin ympäristöihin, joissa lämpötilavaihtelut ja tärinä ovat merkittäviä.

Tuotepakkaus sisältää kytkimen lisäksi DIN-kiskokiinnikkeet, DC-virtalähteen sekä englanninkielisen pikaoppaan.

Tekniset tiedot:
• 24x 10/100/1000BASE-T Gigabit Ethernet RJ45 ports
• 4x 10GBASE-SR/LR SFP+ slots, backward compatible with 100M/1G/2.5GBASE-X SFP
• 1x USB Type C console interface for basic management and setup
• IP30 aluminum case
• DIN-rail and wall-mount designs
• 9-48VDC (redundant power with reverse polarity protection)or 24VAC input
• Supports 6KVDC Ethernet ESD protection
• 2 digital input (DI)
• 2 digital output (DO)
• Integrate sensors into auto alarm system
• Transfer alarm to IP network via SNMP trap
• Hardware-based 10/100Mb/s (half/full duplex), 1000Mb/s (full duplex), auto-negotiation and auto MDI/MDI-X
• IEEE 802.3x flow control for full duplex operation and back pressure for half duplex operation
• 16K MAC address table size
• 12K jumbo frame
• Automatic address learning and address aging
• Layer 3 IP Routing Features:
– Supports maximum 32 static routes and route summarization
– Routing interface provides per VLAN routing mode
• Supports VLAN:
– IEEE 802.1Q tagged VLAN
– Provider bridging (VLAN Q-in-Q, IEEE 802.1ad) support
– Protocol VLAN
– Voice VLAN
– Private VLAN (Protected port)
– Management VLAN
– GVRP
• Supports Spanning Tree Protocol:
– STP (Spanning Tree Protocol)
– RSTP (Rapid Spanning Tree Protocol)
– MSTP (Multiple Spanning Tree Protocol)
– STP BPDU Guard, BPDU Filtering and BPDU Forwarding
• Supports Link Aggregation:
– IEEE 802.3ad Link Aggregation Control Protocol (LACP)
– Cisco ether-channel (static trunk)
– Maximum 8 trunk groups, up to 8 ports per trunk group
• Supports port mirror (many-to-1)
• Loop protection to avoid broadcast loops
• Supports ERPS (Ethernet Ring Protection Switching)
• Link Layer Discovery Protocol (LLDP)
• Ingress/Egress Rate Limit per port bandwidth control
• Traffic classification:
– IEEE 802.1p CoS
– TOS/DSCP/IP precedence of IPv4/IPv6 packets
• Strict priority and Weighted Round Robin (WRR) CoS policies
• Supports IPv4 IGMP snooping v2, v3
• Supports IPv6 MLD snooping v1, v2
• IGMP querier mode support
• IGMP snooping port filtering
• MLD snooping port filtering
• Storm Control support:
– Broadcast / Multicast / Unknown Unicast
• Authentication:
– Built-in RADIUS client to cooperate with the RADIUS servers
– DHCP Option 82
– RADIUS/TACACS+ authentication
• Access Control List:
– IPv4/IPv6 IP-based ACL
– IPv4/IPv6 IP-based ACE
– MAC-based ACL
– MAC-based ACE
• MAC Security:
– Static MAC
– MAC filtering
• Port security for source MAC address entries filtering
• DHCP snooping to filter distrusted DHCP messages
• Dynamic ARP inspection discards ARP packets with invalid MAC address to IP address binding
• IP source guard prevents IP spoofing attacks
• DoS attack prevention
• IPv4 and IPv6 dual stack management
• Switch Management Interface:
– Web switch management
– Console/Telnet Command Line Interface
– SNMP v1 and v2c switch management
– SSHv2, TLSv1.3 and SNMP v3 secure access
• SNMP Management:
– SNMP trap for interface Link Up and Link Down notification
– Four RMON groups (history, statistics, alarms and events)
• User privilege levels control
• Built-in Trivial File Transfer Protocol (TFTP) client
• Static and DHCP for IP address assignment
• System Maintenance:
– Firmware upload/download via HTTP/TFTP
– Configuration upload/download through HTTP/TFTP
– Dual images
– Hardware reset button for system reboot or reset to factory default
• SNTP Network Time Protocol
• Network Diagnostic:
– Cable diagnostics
– ICMPv6/ICMPv4 Remote Ping
– SFP-DDM (Digital Diagnostic Monitor)
• Link Layer Discovery Protocol (LLDP) Protocol and LLDP-MED
• Event message logging to remote syslog server
• PLANET Smart Discovery Utility for deployment management
• PLANET NMS system, NMSViewerPro, and
• CloudViewer/CloudViewerPro for deployment management
• Power Requirements: 9-48VDC, 3A (max.) or 24VAC, 2A (max.)
• Power Consumption/ Dissipation:
– DC (system on): Max. 7.2W / 24.55BTU
