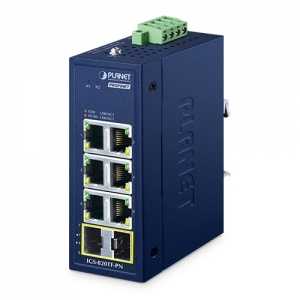

PLANET IGS-820TF-PN on pienikokoinen teollisuuskäyttöön suunniteltu 8-porttinen Gigabitin kytkin Profinet-tuella ja laajennetulla käyttölämpötila-alueella (-40…+75C), joka tarjoaa 6x 10/100/1000Base-T -kupariporttia ja 2x 100/1000Base-X SFP-porttia.

IGS-820TF-PN on suunniteltu tehdasautomaatioon ja ohjaussovelluksiin, joissa tarvitaan viiveetöntä Ethernet- kommunikaatiota. Sen Plug and Play -toiminnallisuus nopeuttaa käyttöönottoa, ja energiatehokas IEEE 802.3az EEE
-tekniikka yhdessä PLANETin virransäästötoimintojen kanssa vähentää kulutusta yli 50% verrattuna vastaaviin malleihin.

Laite tukee PROFINET Conformance Class A (CC-A) -määrittelyäja tunnistaa PROFINET-liikenteen, jolle se antaa korkeamman prioriteetin varmistaen reaaliaikaisen ja luotettavan tiedonsiirron automaatioverkoissa.

Tuotepakkaus sisältää IGS-820TF-PN-kytkimen, ruuviliittimen virtaliitäntää varten sekä englanninkielisen pikaoppaan.

Tekniset tiedot:
• 6x 10/100/1000BASE-T RJ45 with auto-MDI/MDI-X function
• 2x 100/1000BASE-X SFP
• Complies with IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, and IEEE 802.3z Ethernet standards.
• Supports auto-negotiation for 10/100Mbps half/full duplex and 1000Mbps full duplex modes.
• Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex).
• High-performance Store and Forward architecture, broadcaststorm control and runt/CRC filtering eliminate erroneous packets to optimize the network bandwidth.
• Switching fabric: 16Gbps
• Integrated address look-up engine, supporting 4K absolute MAC addresses
• Supports jumbo frames up tp 9K bytes
• Automatic MAC address learning and aging
• Supports CSMA/CD Protocol
• Compliant with PROFINET Conformance Class A
• Supports PROFINET PTCP filter for reliable communication on PROFINET network
• Supports PROFINET Traffic Pass-through with QoS
• IP30-rated compact metal enclosure
• Supports both DIN-rail and wall-mount installation
• 9…48VDC redundant power input with reverse polarity protection; includes removable terminal block for master andslave power connections
• Supports 24VAC power input Supports 6000 VDC Ethernet ESD protection
• Operating temperature range: -40…75C
• Designed to withstand free fall, shock, and vibration in industrial environments
• Power Requirements: 9…48VDC redundant power with polarity reverse protection function, 24V AC power support
• Power Consumption / Dissipation:
– System on: Max. 1.44W / 4.9 BTU
– Ethernet Full Load: Max. 4.8W / 16.4BTU
• Dimensions: 41 x 70 x 115mm
• Weight: 345g
• Compliance:
– IEEE 802.3 Ethernet
– IEEE 802.3u Fast Ethernet
– IEEE 802.3ab Gigabit Ethernet
– IEEE 802.3z Gigabit SX/LX
– IEEE 802.3x Full-Duplex Flow Control
– IEEE 802.3az Energy Efficient Ethernet
– IEEE 802.1p Class of Service
– PROFINET protocol
– FCC Part 15 Class A
– CE
– IEC 60068-2-32 (free fall)
– IEC 60068-2-27 (shock)
– IEC 60068-2-6 (vibration)
