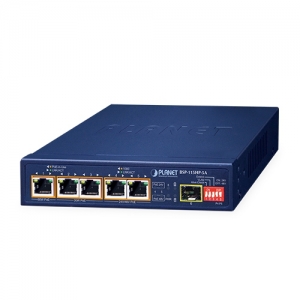

PLANET BSP-115HP-5A on teollisuuskäyttöön suunniteltu Gigabitin kytkin uusiutuvan energian virransyötöllä, jossa on 5x 10/100/1000Base-T kupariporttia ja 1x 100/1000Base-X SFP-portti. Portti 1 tukee 802.3bt PoE++-syöttöä (60W), portit 2-3 802.3at tukevat PoE+-syöttöä (35W/portti) ja portit 4-5 tukevat joko 24V passiivista PoE:tä tai 48V 802.3at PoE+:aa (kokonaisbudjetti 65W).

BSP-115HP-5A on osa uusiutuvan energian PoE-järjestelmää ja toimii aurinko-, tuuli- tai vesivoimalla. Se jatkaa PoE-laitteiden toimintaa myös yöllä ulkoisen 12/24V akkuvarauksen avulla, mahdollistaen IP-kameroiden ja langattomien tukiasemien käytön syrjäisissä kohteissa ilman verkkosähköä. Laitteen integroitu lataus- ja purkujärjestelmä tukee lyijy-, litium- ja litium-rautafosfaattiakkuja. Se toimii DC-DC-muuntimena, joka muuntaa aurinkopaneelien tuottaman jännitteen tehokkaasti akkujen lataukseen ja tukee jopa 135WPV-paneelisyöttöä (12V akku) tai 225W (24V akku). Akkusuojaukset sisältävät ylivirta-, ylikuumenemis- ja väärän napaisuuden suojauksen.

DIP-kytkimillä voidaan aktivoida PD Alive Check – autoresetointi, VLAN-porttierottelu, Extend-tila (PoE jopa 250m) sekä 24/48V PoE-valinta porteille 4-5.

Metallikotelo (IP30), laaja käyttölämpötila-alue ja ESD/salama-suojaukset tekevät BSP-115HP-5A:sta luotettavan ratkaisun vaativiin ulko- ja etäasennuksiin.

Tuotepakkaus sisältää -kytkimen, läpötilasensorin, räkkikiinnikkeet sekä englanninkielisen pikaoppaan.

Tekniset tiedot:
• 5x 10/100/1000BASE-T Gigabit RJ45 copper ports
• 1x 100/1000BASE-X SFP slot for SFP type auto detection
• Port 1 supports 802.3bt 60W PoE++ injector function
• Ports 2 to 3 support 802.3at 35W PoE+ injector function
• Ports 4 to 5 support 24V (passive)/48V 802.3at PoE+ injector function
• 65W PoE budget
• Auto detects powered device (PD)
• Circuit protection prevents power interference between ports
• Remote power feeding up to 100m in standard mode and 250m in extend mode
• PoE management
– Total PoE power budget control
– PD alive check
• Battery type option: Lithium battery, lithium iron batteryor lead-acid battery
• Easy diagnostic of the system operating status via LED indicator
• Current battery usage status:
– Reverse current protection to prevent the current circuitsfrom flowing back to the PV panel
– Over-current protection
– Reverse polarity protection (for battery and charging electrodes)
• IP30 metal case
• Desktop and wall-mount designs
• Supports -20…65C operating temperature
• Supports ESD 4kV contact and 8kV air DC Ethernet protection
• Supports surge protection up to 2kV
• Supports 15-27V solar panel input (open circuit voltage) with 12V battery, maximum solar panel input power of 135W, and maximum circuit 5A.
• Supports 32-45V solar panel input (open circuit voltage) with 24V battery, maximum solar panel input power of 225W, and maximum circuit 5A.
• Supports 15-24VDC input with 12V battery.
• Supports 32-36VDC input with 24V battery
• Hardware-based 10/100Mbit/s (half/full duplex), 1000Mbit/s (full duplex), auto-negotiation and auto MDI/MDI-X
• Features Store-and-Forward mode with wire-speed filtering and forwarding rates
• IEEE 802.3x flow control for full duplex operation and back pressure for half duplex operation
• 2k MAC address table size
• 10k jumbo frame
• SFP slot supports dual speed, 100BASE-FX and 1000BASE- SX/LX SFP (Small Form-factor Pluggable) fiber-optic modules.
• The distance can be extended to 2km (multi-mode fiber) andto 120km (single-mode fiber or WDM fiber).
• Power Consumption/ Dissipation:
– 3.36W, 11.5BTU (Standby without PoE function)
– 75.6W, 257.8BTU (Full load with PoE function)
• Power Requirements:
– PV in: 24…45VDC
– Battery in/out: 24VDC
• Power Consumption/ Dissipation:
– Supports 15-27V solar panel input (open circuit voltage) with 12V battery, maximum solar panel input power of 135W, and maximum circuit 5A.
– Supports 32-45V solar panel input (open circuit voltage) with 24V battery, maximum solar panel input power of 225W, and maximum circuit 5A.
– Supports 15-24V DC input with 12V battery.
– Supports 32-36V DC input with 24V battery
• Charging Function:
– Integrated automatic charging and discharging, maximum efficiency 98%, maximum charging current 5A
– Integrated battery protection function
– Integrated battery float charging function
– Supports over-temperature protection function
• Battery Type
– Based on full loading of power consumption: – 12V / 24V lead-acid battery, recommended capacity 290AH, maximum charging current 5A – 12.6V/25. 2V lithium battery, recommended capacity 290AH, maximum charging current 5A – 14.6V/29.2V lithium iron battery, recommended capacity 290AH, maximum charging current 5A
– Note: Recommended capacity 290AH in fully power 65W usage
• Temperature Sensor: Temperature Detector -20…+100C
• Dimensions: 159.01 x 141.8 x 34mm
• Weight: 690g
• Compliance: FCC Part 15 Class A, CE
